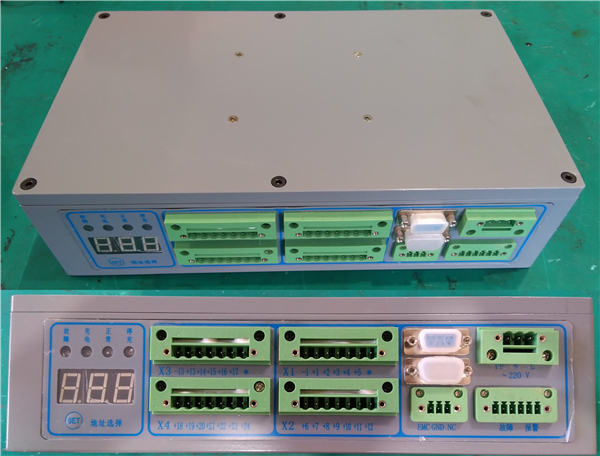

SRDGXT105電池管理器
　　一、 產品介紹
　　本產品為SRDGXT105鉛酸電池組管理器，是對風力發電機組中的風機葉片變槳系統的動力鉛酸電池組進行智能充電管理（BMS），它主要對鉛酸電池組的充放電的過程及電池組本身性能好壞的程度進行管理，能及時的檢測出失效的鉛酸電瓶，并把相關的數據通過CAN通訊發送給風機的主控系統，確保風機能正常安全的運行。
　　SRDGXT105電池管理器帶有CAN通訊接口。遵循CANOPEN協議。
　　二、性能參數
　　額定輸入電壓：220VAC±20%。
　　額定輸入電流：< 0.7A（AC）
　　最大外形尺寸：282mm ×180mm×75mm（殼體部分）
　　安裝尺寸：    250mmx153mm
　　安裝螺釘：    M8X20
　　運行溫度：    -40℃~＋65℃
　　存儲環境：    -40℃~＋80℃
　　安裝海拔高度：≦3000m
　　空氣相對濕度：5%~95%，無凝露
　　鹽霧：        可用于海邊鹽霧環境
　　振動：        滿足NB/T 31018-2011《風力發電機組變槳控制系統技術規范》4.3.5的相關規定。
　　三、產品特點
　　1．采用特殊的控制策略，可定性分析電池的內阻、容量，實時評價電池的健康度。
　　2．采用合理的布局方式，功率器件與控制器件分離，增加產品穩定性與可靠性。
　　3．采用三段式充電模式，電池活性較差的情況下有效的保護電池，延長電池的壽命，在電池活性較好的情況下快速充電以滿足變漿的需要。即有效的保護電池，又保證變漿的需要。
　　4．采用了均衡充電方式對電池組進行充電，解決了電池單體不一致引起的電池組性能下降問題，充分的發揮了電池組的性能，延長了電池組的壽命。
　　5．采用全鋁合金外殼，有效防塵、防潮、防腐蝕，能在高濕、鹽霧條件較為嚴重的環境下使用，而且有很好地散熱效果。（殼體內部防護等級達到IP65）
　　6．本產品具有故障顯示分類功能，方便售后人員快速對故障的定位，多節電池故障時，循環顯示所在電池的故障號。
　　7．采用高速標準CAN接口，通用性高等特點。
　　8．采用一鍵式ID選擇，通過一個按鍵能完成產品的ID設定，不需開蓋。
　　9．耐壓1500VAC，有效的防止高壓干擾信號的串擾。
　　四、功能介紹
　　1、SBP系統工作流程
　　SBP上電后首先進行初始化，然后通過CAN通訊口向主機發出上線申請，同時對鉛酸電池組的每節電池電壓進行巡測，根據檢測結果對鉛酸電池組進行充電管理。SBP接收到主機發出的握手命令后并做出相應的應答，握手成功后進入充電流程。本SBP具有兩路獨立充電回路，具有故障檢測、報警等功能，能根據電池巡檢后的結果對電池進行充電，如果出現電路故障或者電池故障，則進行故障就地/遠程（CAN）報警輸出。電池管理單元運行正常時，綠色指示燈亮；故障時，紅色指示燈亮；充電時，橙色指示燈亮。在緊急變漿信號下降沿過來時，停止充電，EMC綠色指示燈亮，2分鐘后再次進入電池巡檢充電程序。如果EMC緊急變槳信號由高電平跳變到低電平時SBP進入緊急變槳待機狀態，數碼管顯示STP，正常、EMC綠色指示燈亮，2分鐘后SBP解除緊急變槳待機狀態，重新進入巡檢充電流程。
　　2．CAN通訊ID設置
　　SBP上電后，長按控制按鍵5s，數碼管顯示為“1”，以后每次按下控制按鍵，ID地址自動加1，顯示從“1”到“7”循環，當顯示為需設置的ID后，松開按鍵20s，本產品將自動保存當前ID，并進入巡檢充電流程。
　　3、巡檢充電流程
　　在巡檢充電流程中，首先對單節電池進行巡檢，即順序采集各節電池電壓，如果巡檢沒有通過，SBP直接進入報故障階段，如果通過則進入判斷程序；如果判斷出故障，SBP進入報故障階段，判斷沒有故障則進入充電程序；充電是按照電壓從低到高的順序，每次兩路充電回路分別接入一節電池同時進行充電，充電時間及充電電流由相應的算法智能控制，每次兩路充電電池充電最長時間為15分鐘，所有電池完成一次充電后，返回判斷流程，判斷完成以后進行下一輪充電；充電過程中如果出現故障，SBP進入報故障階段，報出相應的故障。
